总辐射表数据的质量控制
用总辐射表测量太阳辐射时，在接受测量值之前先查看数据非常重要。有几个问题可能会导致数据不正确。为了即时；传感器圆顶上的灰尘或测量位置周围的结构会不时影响仪器。在常规清洁传感器期间，很容易发现传感器上的污垢。连续多天查看时，上层建筑的阴影将在数据中变得可见。本说明将主要关注那些不太容易识别的事件，尤其是传感器圆顶上的霜和露。根据地理位置，霜冻和露水事件可能占日照持续时间的10％以上。幸运的是，通过加热和通风仪器可以很容易地抑制它们。
什么影响测量？
当使用总辐射表测量太阳辐射时，重要的是要使仪器的圆顶没有任何污染物。在常规清洁仪器期间，很容易发现一些污染物。例如，灰尘会在更长的时间内积聚，并会产生连续的偏移。但是，一些污染物会在较短的时间内（主要是在早晨）影响测量，并且不会留下任何痕迹。仪器上有霜，露，甚至雪的情况就是这样。本说明将重点介绍仪器上霜和露的形成，并为质量控制标准提供指导，以在测量数据中识别可能的霜和露时间。

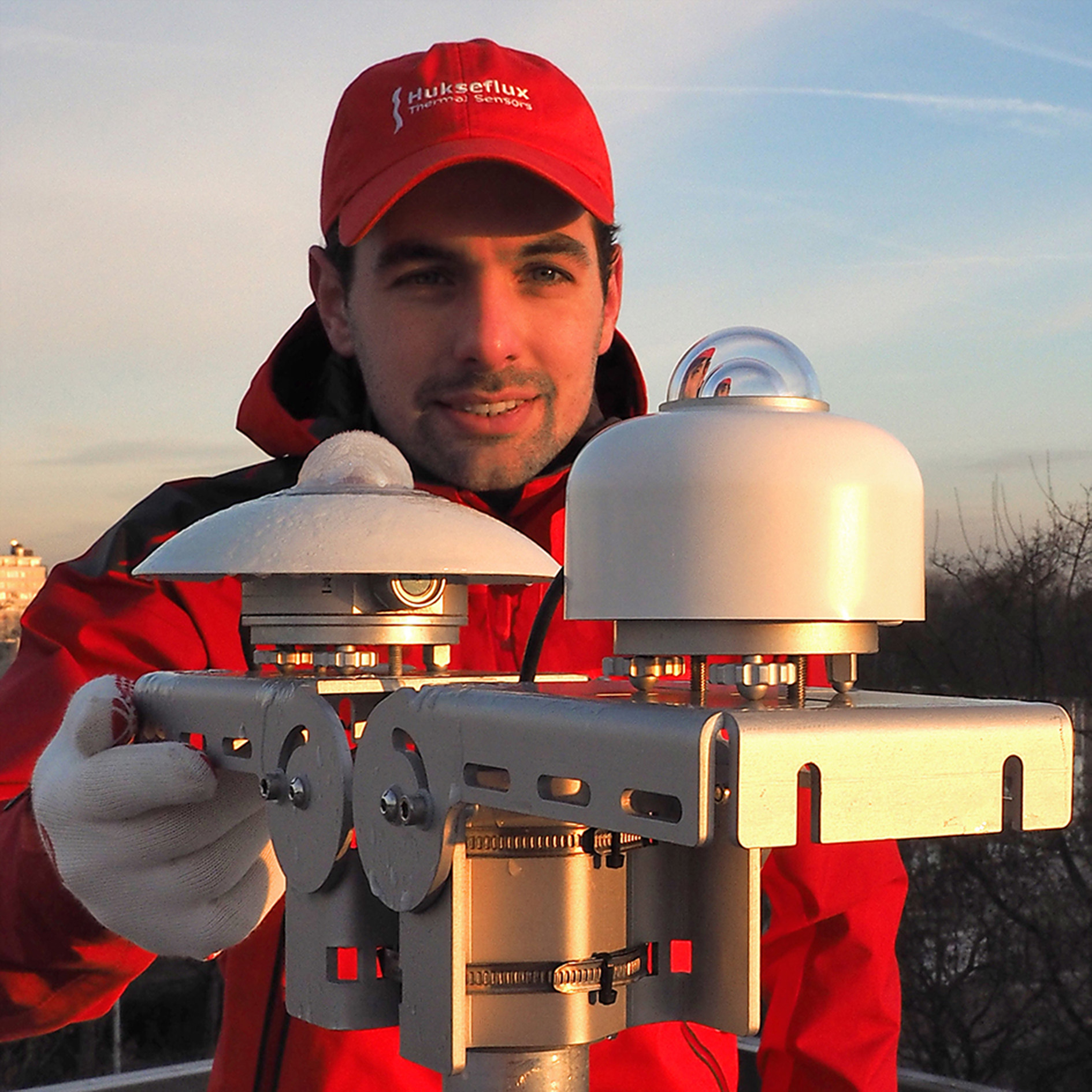

图1 温度低于露点温度的日光计上的结露（左）

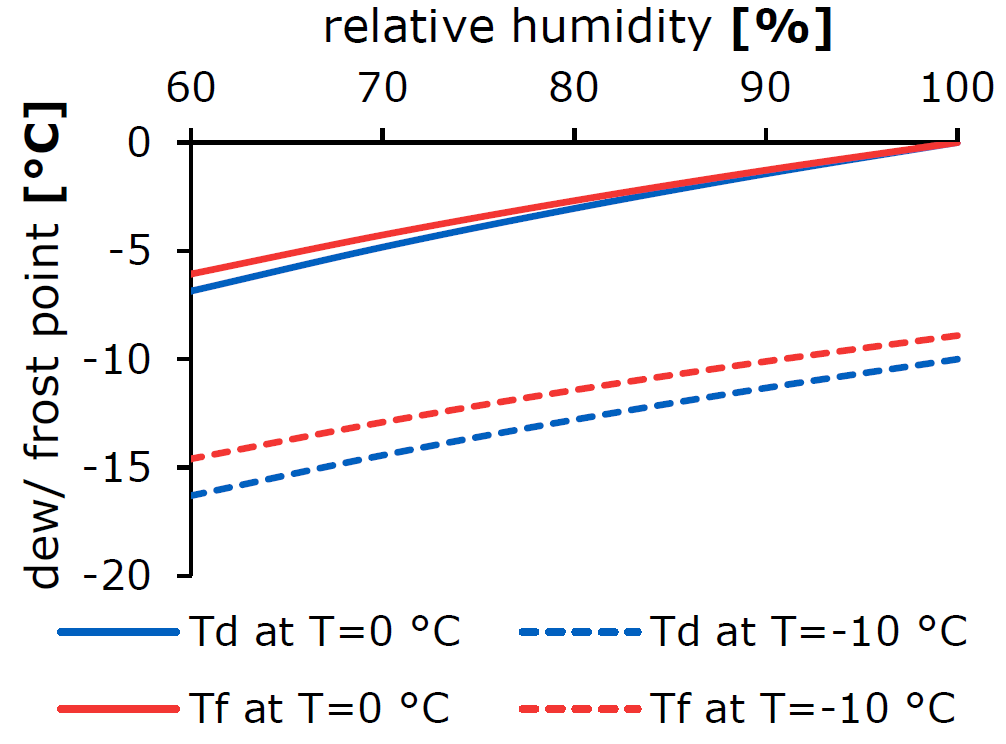

图2 对于0°C（固体）和-10°C（虚线）的空气温度，霜点（红色）和露点（蓝色）的温度与相对湿度的关系。可以看出，霜点的温度始终高于露点。
露
露水是由于仪器周围空气中的水蒸气凝结而产生的水滴沉积。当仪器的温度降至露点温度以下时，这会在仪器上形成。特别是在晴朗的夜晚，这是由于仪器与较冷的大气进行净热交换所致。仪器较冷的表面会冷却周围的空气，如果湿度足够高，则会开始形成露水。正温度和负温度都可能发生这种情况。太阳升起后，仪器的温度再次升高。当其升高到露点温度以上时，在传感器上形成的露珠开始蒸发。这就是为什么在几小时的阳光下您很少在传感器上看到露水的原因。

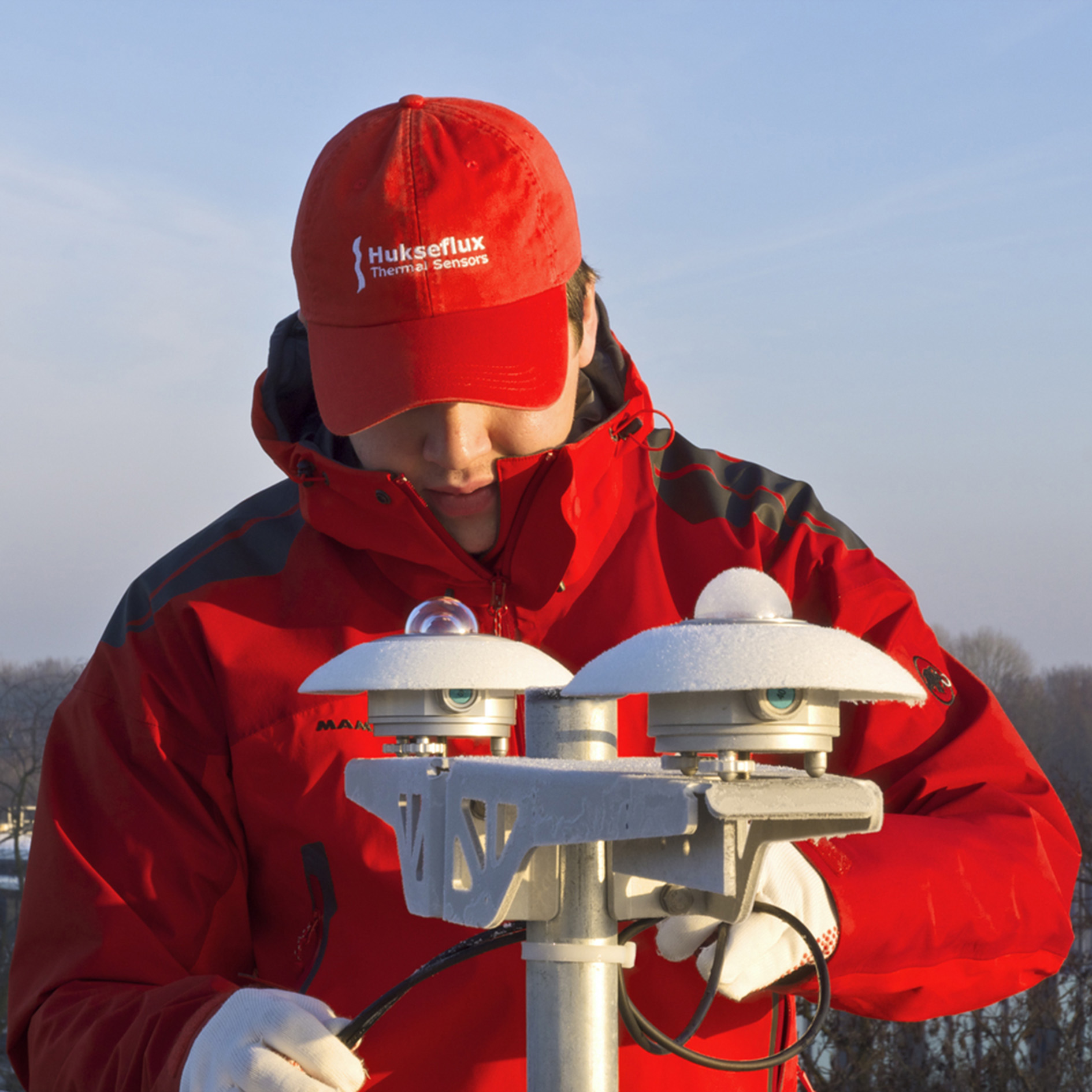

图3 将SR25（左）加热到刚好在霜点上方以防止结霜，而在霜点以下的SR20（右）圆顶上形成霜
霜
另一方面，由于在早上仪器会冷却，因此在一天中的任何时候都可能在传感器上形成霜冻，尽管在早晨更常见。当仪器周围空气中的水蒸气变成冰晶而不经过液相时，仪器上就会结霜。为了在仪器上形成霜，温度必须低于霜点温度。如果在仪器上已经存在露水后温度降至冰点以下，则传感器上可能会结霜。没有明确的方法来区分由水蒸气或冷冻露水形成的霜。
在图2中，针对0°C（固体）和-10°C（虚线）的空气温度，将霜点（红色）和露点（蓝色）的温度绘制为相对湿度的函数。由于霜点温度高于露点温度，因此，如果气温低于0°C，则在霜形成之前，仪器上很难形成露水。但是，过冷的水蒸气有可能在低于露点的温度下在传感器上形成露水。如果这些过冷的液滴随后冻结，通常称为霜而不是霜。
如何检测受影响的数据
只有在视觉上检查仪器，才能100％地确定仪器在一定时期内是否受到结露或霜冻的影响。
但是，有时也有可能从数据中识别出测量结果受霜或露水影响的时期。在图4中显示了典型的霜冻事件，在图5中显示了典型的露水事件。红线是在标准操作模式（加热和通风）下不受霜或露影响的SR30的测量值。[1] 紫色和橙色分别代表低功耗模式下的SR30和SR20，两者均受霜和露水的影响。Green是Bird模型估计的全球水平辐照度（GHI）。[2]
所有测量均在荷兰代尔夫特进行。在早晨，测量站点周围的结构会影响数据，如图4的9:00之前和图5的8:00之前所示。

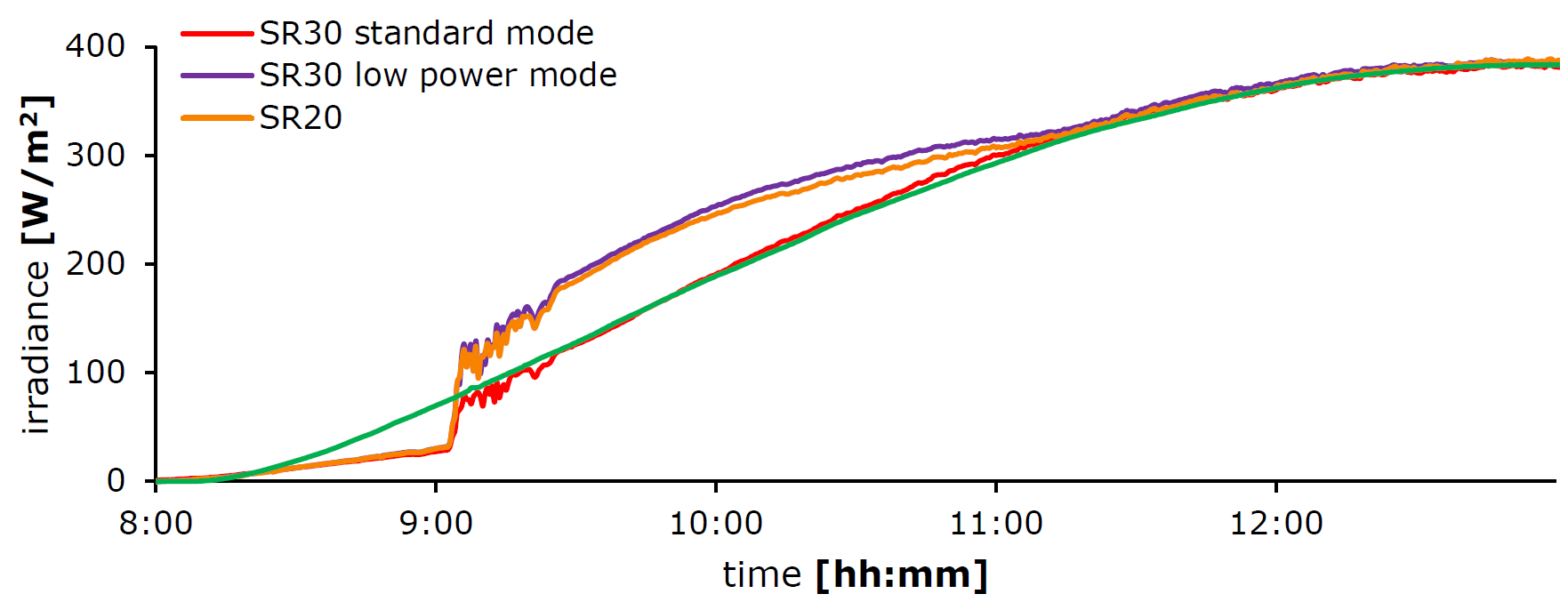

图4 在低功率模式下的SR30和SR20上结霜的示例，标准操作模式下的SR30没有任何结霜的迹象。绘制了Bird模型对全球水平辐照度（GHI）的估计，以供参考。[2] 在荷兰代尔夫特进行的测量。
